18650 Lithiumbatterieanschluss

2020-09-28 01:37

Bei der tatsächlichen Verwendung von Batterien sind häufig Hochspannung und großer Strom erforderlich, die mehrere einzelne Batterien in Reihe oder parallel (oder beides) verbinden müssen. Wir nennen dies Batteriepack. Der 18650 Lithium-Akku benötigt einen bestimmten Standard.

18650 Batterie in Serie: Wenn mehrere 18650-Lithiumbatterien in Reihe geschaltet sind, ist die Batteriepackspannung die Summe aller Batteriespannungen, die Kapazität bleibt jedoch unverändert.

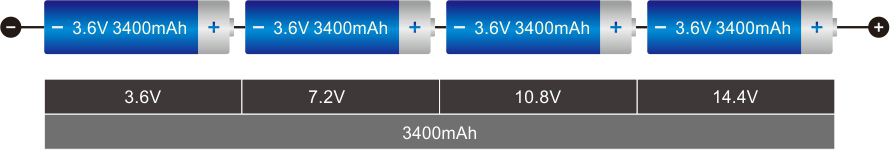

Schematische Darstellung des 18650-4S-Anschlusses

18650 Batterie parallel: Wenn Sie mehrere 18650-Lithiumbatterien parallel anschließen, erhalten Sie mehr Strom. Die Parallelschaltung der Lithiumbatterie hält die Spannung konstant, während die Kapazität zunimmt. Die Gesamtkapazität ist die Summe der Gesamtkapazität aller einzelnen Lithiumbatterien.

Schematische Darstellung des 18650-4P-Anschlusses

Reihen- und Parallelschaltung der 18650 Batterie: Die Methode der Reihen- und Parallelschaltung besteht darin, mehrere Lithiumbatterien in Reihe zu schalten und dann die Batteriepacks parallel zu schalten. Es verbessert nicht nur die Ausgangsspannung, sondern auch die Kapazität.

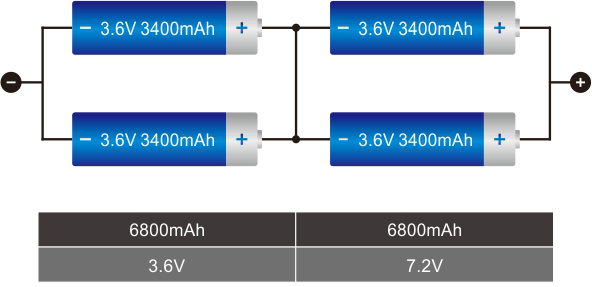

18650-2S2P Anschlussplan

  • Reihen- und Parallelschaltung von Lithiumbatterien brauchen Batteriezellenanpassung.
    Übereinstimmungsstandards für Lithiumbatterien: Spannung ≤ 10 mV Widerstand ≤5mΩ Kapazität ≤20 mA
  • Batterie mit der gleichen Spannung
  • Unterschiedliche Batterien haben unterschiedliche Spannungen. Nach dem Parallelschalten lädt die Hochvoltbatterie die Niederspannungsbatterie auf, die Strom verbraucht und zu Unfällen führen kann.
  • Batterie mit der gleichen Kapazität
  • Schließen Sie Batterien mit unterschiedlichen Kapazitäten in Reihe an. Beispielsweise kann sich dieselbe Batterie vom Alterungsgrad unterscheiden. Batterien mit geringer Kapazität werden zuerst vollständig entladen, dann erhöht sich der Innenwiderstand. Sie müssen dieselbe Batterie auch verwenden, wenn Sie sie in Reihe schalten. Andernfalls werden nach dem Anschließen von Batterien mit unterschiedlichen Kapazitäten in Reihe (z. B. kann dieselbe Batterie im Alterungsgrad unterschiedlich sein) die Batterien mit geringer Kapazität zuerst vollständig entladen, dann steigt der Innenwiderstand.
  • In diesem Moment entladen sich die Batterien mit großer Kapazität durch den Innenwiderstand der Batterien mit kleiner Kapazität und laden dann um. Auf diese Weise wird die Spannung an der Last stark reduziert, die Batterie kann nicht arbeiten und die Batterie mit großer Kapazität entspricht nur der Batterie mit kleiner Kapazität. Langzeitanwendung kann zu Unfällen führen.
  • Der Akku erfordert ein hohes Maß an Konsistenz (Kapazität, interne Impedanz, Spannung, Entladekurve, Lebensdauer).
  • Die Lebensdauer des Akkus ist geringer als die eines einzelnen Akkus.
  • Unterschiedliche Batterien haben unterschiedliche Spannungen. Nach dem Parallelschalten lädt die Hochvoltbatterie die Niederspannungsbatterie auf, die Strom verbraucht und zu Unfällen führen kann.
  • Es muss unter begrenzten Bedingungen verwendet werden (einschließlich Laden, Entladen von Strom, Lademodus, Temperatur usw.).
  • Nachdem der Lithium-Batteriepack gebildet wurde, werden die Batteriespannung und -kapazität stark erhöht, so dass er geschützt werden muss. Außerdem müssen Ladebilanz, Temperatur, Spannung und Überstrom überwacht werden.
  • Der Akku muss die Konstruktionsanforderungen für Spannung und Kapazität erfüllen.
