Serie Vs. Parallelverbindungen erklärt

2020-08-11 08:13

Bei der Erforschung von Lithiumbatterien haben Sie wahrscheinlich die genannten Begriffe Serie und Parallel gesehen. Wir werden häufig gefragt: "Was ist der Unterschied zwischen Serien und Parallelen?" ALLES IN EINEM Batterien in Reihe geschaltet werden “und ähnliche Fragen. Es kann verwirrend sein, wenn Sie mit Lithiumbatterien oder Batterien im Allgemeinen noch nicht vertraut sind, aber wir hoffen, dass wir Ihnen dabei helfen können, dies zu vereinfachen.

Beginnen wir am Anfang… Ihrer Batteriebank. Die Batteriebank ist das Ergebnis des Verbindens von zwei oder mehr Batterien für eine einzelne Anwendung (dh ein Segelboot). Was bewirkt das Zusammenfügen mehrerer Batterien? Durch Anschließen der Batterien erhöhen Sie entweder die Spannung oder die Amperestundenkapazität und manchmal beides, wodurch letztendlich mehr Leistung und / oder Energie ermöglicht wird.

Das erste, was Sie wissen müssen, ist, dass es zwei Hauptmethoden gibt, um zwei oder mehr Batterien erfolgreich anzuschließen: Die erste wird als Reihenschaltung und die zweite als Parallelschaltung bezeichnet.

Reihenschaltungen Schließen Sie zwei oder mehr Batterien an, um die Batterie zu erhöhen Stromspannung des Batteriesystems, behält aber die gleiche Amperestundenbewertung bei. Beachten Sie bei Reihenschaltungen, dass jede Batterie die gleiche Spannung und Kapazität haben muss. Andernfalls kann die Batterie beschädigt werden. Um Batterien in Reihe zu schalten, verbinden Sie den Pluspol einer Batterie mit dem Minuspol einer anderen Batterie, bis die gewünschte Spannung erreicht ist. Wenn Sie Akkus in Reihe laden, müssen Sie ein Ladegerät verwenden, das der Systemspannung entspricht. Wir empfehlen, jeden Akku einzeln mit einem Multi-Bank-Ladegerät aufzuladen, um ein Ungleichgewicht zwischen den Akkus zu vermeiden.

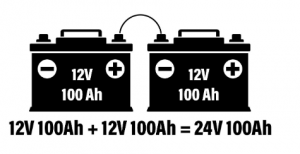

Im Bild unten gibt es zwei 12V Batterien In Reihe geschaltet, wodurch diese Batteriebank in ein 24-V-System verwandelt wird. Sie können auch sehen, dass die Bank immer noch eine Gesamtkapazität von 100 Ah hat.

Parallele Verbindungen Schließen Sie zwei oder mehr Batterien an, um die Amperestunde zu verlängern Kapazität der Batteriebank, aber Ihre Spannung bleibt gleich. Um Batterien parallel zu schalten, werden die positiven Anschlüsse über ein Kabel miteinander verbunden und die negativen Anschlüsse mit einem anderen Kabel miteinander verbunden, bis Sie die gewünschte Kapazität erreicht haben.

Eine Parallelschaltung soll Ihren Batterien nicht erlauben, etwas über ihren Standardspannungsausgang hinaus mit Strom zu versorgen, sondern die Dauer verlängern, für die sie Geräte mit Strom versorgen können. Es ist wichtig zu beachten, dass beim Laden parallel geschalteter Batterien die erhöhte Amperestundenkapazität möglicherweise eine längere Ladezeit erfordert.

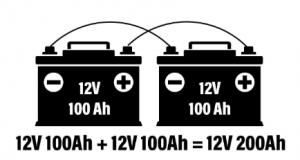

Im folgenden Beispiel haben wir zwei 12-V-Batterien, aber Sie sehen, dass die Amperestunden auf 200 Ah ansteigen.

Nun kommen wir zu der Frage: "Können ALL IN ONE-Batterien in Reihe oder parallel geschaltet werden?"

Standardproduktlinie: Unsere Standard-Lithiumbatterien können entweder in Reihe oder parallel geschaltet werden, je nachdem, was Sie in Ihrer spezifischen Anwendung erreichen möchten. ALL IN ONE-Datenblätter geben die Anzahl der Batterien an, die je nach Modell in Reihe geschaltet werden können. Wir empfehlen normalerweise maximal 4 Batterien gleichzeitig für unser Standardprodukt. Es kann jedoch Ausnahmen geben, die je nach Anwendung mehr zulassen.

Hochleistungsserie: Batterien der HP Serie können nur parallel geschaltet werden.

InSight-Serie: InSight-Batterien können nur parallel geschaltet werden und ermöglichen bis zu 10 Batterien parallel.

Es ist wichtig, den Unterschied zwischen parallelen und seriellen Konfigurationen und die Auswirkungen auf die Leistung Ihrer Batteriebank zu verstehen. Unabhängig davon, ob Sie die Spannung oder die Amperestundenkapazität erhöhen möchten, ist die Kenntnis dieser beiden Konfigurationen von enormer Bedeutung, um die Lebensdauer und die Gesamtleistung Ihrer Lithiumbatterie zu maximieren.
